一、什么是 BNC 連接器線束母座？

在同軸信號系統中，BNC 母座是作為“設備端接口”存在的重要部件。
當它與線束形式結合成 “BNC 線束母座” 時，就能夠在更多非標準化環境中實現：

• 更靈活的布線方式

• 更高的接口耐用性

• 更低的信號損耗

• 更適配機箱、攝像機、模塊化設備的安裝結構

它通常被安裝在 視頻設備、通信機柜、測試模塊、監控前端、儀表端子板 等固定端位置，為系統提供長期穩定連接點。

---

二、BNC線束母座的組成結構

為了適應工業環境的長期運行，一條合格的 BNC 線束母座通常包括以下結構：

• BNC 母座主體（直式 / 夾板 / 面板式 / 沉板式）

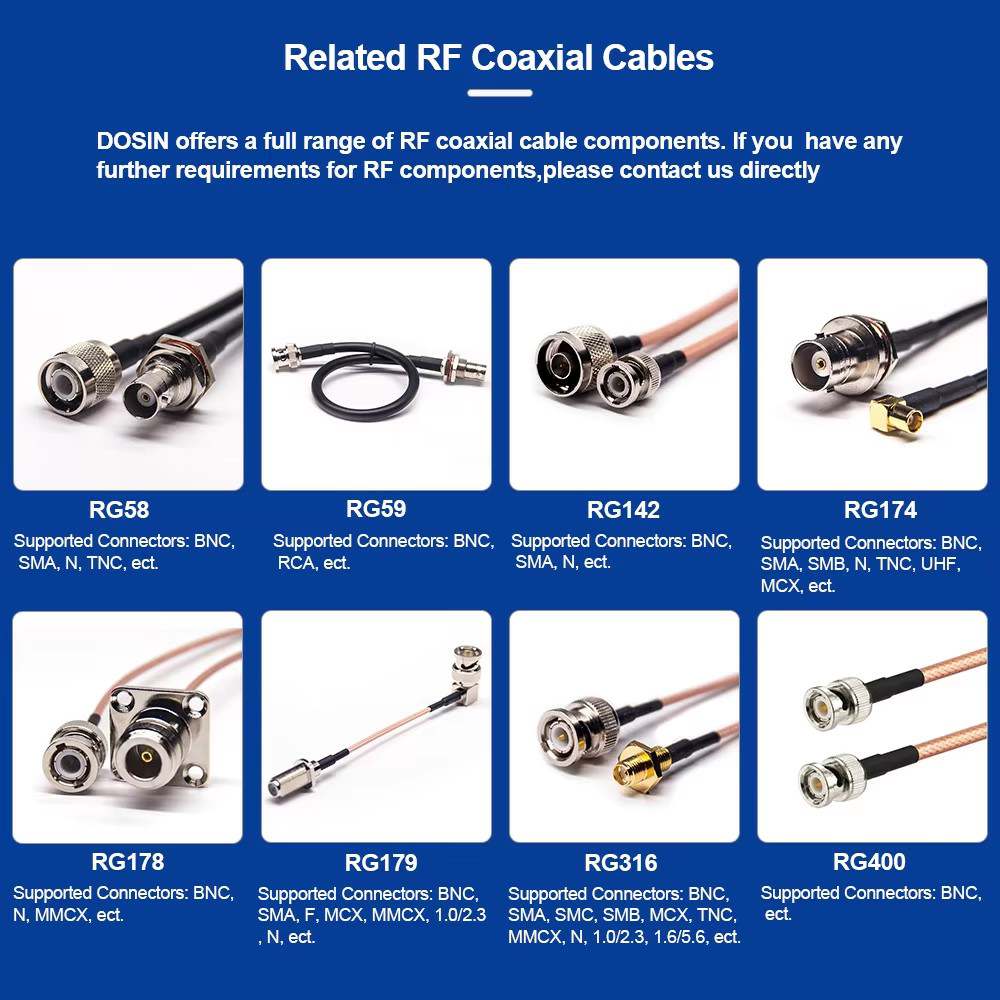

• 同軸線纜（RG174 / RG316 / 1.13 / RG58等）

• 壓接端子與外殼鎖定結構

• 注塑或熱縮保護套

• 可選 EMI 屏蔽處理

結構設計的核心目的只有一個：
讓信號在環境干擾、機械震動、長期插拔的條件下仍保持順暢。

---

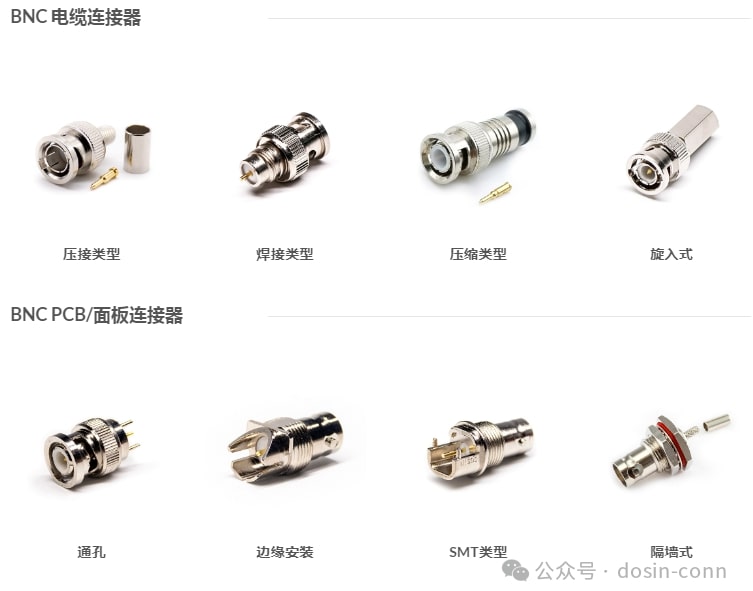

三、常見結構與應用差異

---

四、德索的生產工藝與質量要點

在 德索（Dosinconn）工廠，每條 BNC 線束母座都經歷以下步驟：

1. 精準壓接與焊接

• 插針同軸度控制在 ≤0.02mm

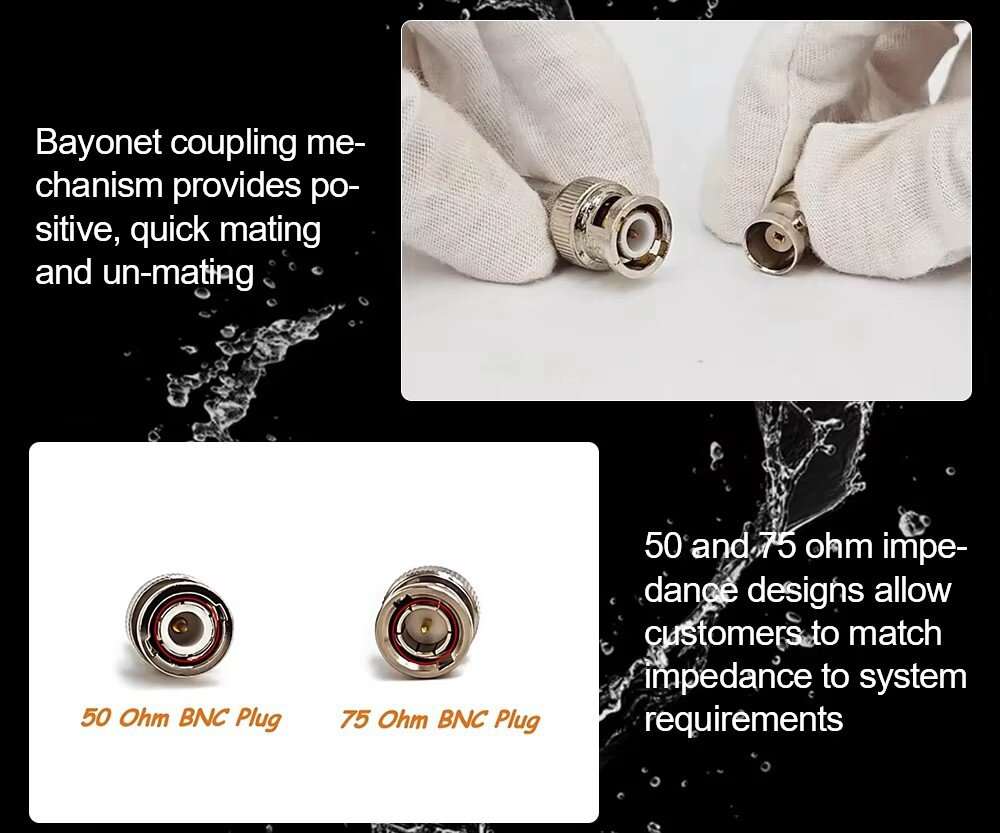

• 高頻特性保持穩定，適用于 50Ω / 75Ω 兩種系統

2. 全檢測試流程

• 通斷測試

• 拉力測試（≥35N）

• 高頻回?fù)p與屏蔽性能抽檢

3. 工藝保護處理

• 注塑/熱縮套保護

• EMI 屏蔽銅箔包覆（可選）

• 標簽、二維碼、型號標識可定制

所有工藝目的只有一個：
讓它在高頻傳輸系統中“穩定得像不存在一樣”。

---

五、在哪些行業必須用到 BNC 線束母座？

• 監控與安防系統（攝像機、錄像設備）

• 測試儀器（示波器、頻譜儀接口延長線）

• 廣播系統（音視頻矩陣、調度臺）

• 通信設備（信號模塊、板卡設備）

• 實驗與科研設備（實驗平臺與模塊化載板）

BNC 線束母座的關鍵價值在于——
讓固定端接口永遠“穩住”，讓線纜負責“活動”。

---

六、工程視角：為什么很多廠家最終選擇線束母座？

原因是純母座式接口在使用過程中經常遇到：

• 線纜反復插拔導致母座松動

• 機箱孔位不統一難以適配

• 設備空間狹窄無法直接插直式 BNC

• 高頻設備對布線要求嚴格

• 同軸線不允許被強行折彎

而線束母座的出現，解決了以上所有問題：

接口固定不動，線束更靈活，信號路徑更穩。

工程師都知道：
穩定往往不是靠“更強”，而是靠“更合適的結構”。

---

七、寫在最后：來自德索工廠的連接理念

“信號不會講道理，它只走阻抗最合理的那條路。”

BNC 線束母座看似簡單，卻是很多系統的“穩定中樞”。
它讓系統結構更柔性，讓布線更可控，讓信號更穩定。

而我們每天所做的，就是讓這件事變得更可靠。
